Sơ Đồ Mặt Bằng Văn Phòng: Cách Đọc Và Đánh Giá Không Gian Khi Thuê

Sơ Đồ Mặt Bằng Văn Phòng: Cách Đọc Và Đánh Giá Mặt Bằng Khi Thuê

Sơ Đồ Mặt Bằng Văn Phòng thể hiện cấu trúc, kích thước và cách phân chia không gian của một mặt bằng. Đọc đúng bản vẽ giúp doanh nghiệp đánh giá diện tích thực tế, khả năng bố trí chỗ ngồi và luồng di chuyển.

Theo kinh nghiệm của Wonderland, doanh nghiệp cũng cần kiểm tra cột, cửa sổ, thang máy và hệ thống kỹ thuật. Những yếu tố này ảnh hưởng trực tiếp đến công năng và chi phí thuê.

Bài viết dưới đây hướng dẫn cách đọc bản vẽ, giải thích các ký hiệu thường gặp và cung cấp checklist đánh giá mặt bằng trước khi thuê.

1. Sơ Đồ Mặt Bằng Văn Phòng Là Gì?

1.1. Khái niệm

Sơ đồ mặt bằng văn phòng (floor plan) là bản vẽ mô tả không gian của một tầng hoặc khu vực. Bản vẽ được thể hiện theo góc nhìn từ trên xuống và một tỷ lệ nhất định.

Thông qua bản vẽ, người xem có thể hình dung cấu trúc, diện tích và cách phân chia không gian. Các khu vực cũng được thể hiện theo mối liên hệ và vị trí tương đối với nhau.

Trong văn phòng, bản vẽ thường thể hiện ranh giới diện tích thuê, cửa ra vào, tường, cột, lõi thang và khu vệ sinh. Một số bản vẽ còn đánh dấu phòng họp, khu tiếp khách, pantry và vị trí bàn làm việc.

Tùy mục đích sử dụng, mỗi loại bản vẽ sẽ có mức độ chi tiết khác nhau. Mặt bằng sàn trống tập trung vào kết cấu và hiện trạng bàn giao. Layout nội thất thể hiện rõ hơn cách tổ chức công năng và bố trí chỗ ngồi.

1.2. Đặc điểm của sơ đồ mặt bằng

Một bản vẽ mặt bằng văn phòng thường có những đặc điểm sau:

• Thể hiện không gian theo hướng nhìn từ trên xuống.
• Mô tả phạm vi và cấu trúc của từng tầng hoặc khu vực.
• Tòa nhà nhiều tầng thường có bản vẽ riêng cho từng tầng.
• Có thể thể hiện tường, cửa, cửa sổ, cột và các cấu kiện chính.
• Sử dụng ký hiệu quy ước để mô tả các khu vực và vật thể.
• Thường đi kèm kích thước hoặc tỷ lệ để hỗ trợ việc đánh giá không gian.
• Có thể đánh dấu thang máy, thang bộ, nhà vệ sinh và khu vực kỹ thuật.

Đối với doanh nghiệp đang tìm văn phòng cho thuê, việc đọc bản vẽ giúp đánh giá không gian trước khi khảo sát thực tế. Đây cũng là cơ sở để dự kiến cách bố trí chỗ ngồi và các khu vực chức năng.

1.3. Các thông số cốt lõi trên sơ đồ mặt bằng

Khi xem sơ đồ mặt bằng văn phòng, doanh nghiệp nên quan tâm đến những chi tiết ảnh hưởng trực tiếp đến khả năng sử dụng.

• Tỷ lệ bản vẽ: Giúp quy đổi kích thước trên bản vẽ sang kích thước thực tế.
• Kích thước và ranh giới: Cho biết chiều dài, chiều rộng và phạm vi diện tích được sử dụng.
• Diện tích thuê và diện tích sử dụng: Hai thông số có thể khác nhau do cột, tường, hộp kỹ thuật hoặc khu vực chung. Cần làm rõ cách tính trước khi ký thuê.
• Tường, cửa và lối đi: Thể hiện vị trí ra vào, hướng di chuyển và cách phân chia không gian.
• Cột và cấu kiện cố định: Những vị trí này khó thay đổi và có thể ảnh hưởng đến phương án bố trí nội thất.
• Lõi tòa nhà: Thường gồm thang máy, thang bộ, nhà vệ sinh và hệ thống kỹ thuật chung.
• Hướng và mặt thoáng: Hỗ trợ đánh giá cửa sổ, ánh sáng tự nhiên và tầm nhìn.
• Ký hiệu và chú thích: Giúp nhận biết các khu vực, thiết bị và chi tiết trên bản vẽ.

Lưu ý: Bản vẽ cơ bản chưa thể hiện đầy đủ MEP, PCCC, cao độ trần và hiện trạng kỹ thuật. Doanh nghiệp nên kiểm tra thêm hồ sơ liên quan và khảo sát thực tế.

Việc đối chiếu này giúp đánh giá chính xác hơn diện tích, công năng và khả năng cải tạo trước khi quyết định thuê.

2.Lợi Ích Khi Kiểm Tra Mặt Bằng Trước Khi Thuê Văn Phòng

2.1. Hiểu Rõ Diện Tích Thực Tế Trước Khi Ký Hợp Đồng

Con số diện tích trong tài liệu cho thuê chưa chắc phản ánh đúng phần không gian doanh nghiệp có thể khai thác. Vì vậy, cần đối chiếu diện tích với ranh giới và cấu trúc trên bản vẽ.

Tổng diện tích sàn (GFA) phản ánh quy mô của toàn bộ khu vực sàn. Chỉ số này có thể bao gồm hành lang, lõi thang và các khu vực kỹ thuật chung.

Diện tích thuê (Leasable Area) là cơ sở được sử dụng để tính tiền thuê theo thỏa thuận. Tùy cách đo của từng tòa nhà, diện tích này có thể bao gồm một số phần như cột hoặc tường.

Trong khi đó, diện tích sử dụng (Usable Area) là phần không gian doanh nghiệp thực sự có thể bố trí bàn làm việc và các khu chức năng. Khoảng diện tích này thường nhỏ hơn diện tích thuê.

Trước khi ký hợp đồng, doanh nghiệp nên kiểm tra:

• Cách đo diện tích: Làm rõ diện tích được tính theo tim tường hay thông thủy.
• Phạm vi tính tiền: Xác định những khu vực nào được đưa vào diện tích thuê.
• Ranh giới sử dụng: Đối chiếu đường bao trên bản vẽ với hiện trạng thực tế.
• Phần diện tích hao hụt: Kiểm tra ảnh hưởng của cột, tường và hộp kỹ thuật.
• Căn cứ tính phí: Xác định diện tích dùng để tính tiền thuê và phí dịch vụ.

Khi được xác nhận trong hợp đồng, bản vẽ giúp làm rõ vị trí, ranh giới và phạm vi sử dụng của văn phòng. Doanh nghiệp nên kiểm tra đồng thời bản vẽ và điều khoản diện tích để hạn chế phát sinh sau này.

2.2. Chủ Động Bố Trí Không Gian Và Kiểm Soát Chi Phí

Đọc bản vẽ từ sớm giúp doanh nghiệp hình dung khả năng khai thác không gian trước khi thiết kế chi tiết. Từ hình dạng mặt bằng và các cấu kiện cố định, doanh nghiệp có thể dự kiến số chỗ ngồi và phòng chức năng.

Cách đánh giá này giúp hạn chế tình trạng thuê thừa diện tích hoặc thiếu không gian làm việc. Quan trọng hơn, doanh nghiệp có thể tính toán dựa trên phần diện tích thực sự sử dụng.

Bản vẽ cũng hỗ trợ việc dự toán chi phí hoàn thiện. Mặt bằng vuông vắn, ít góc chết và có hạ tầng phù hợp thường thuận lợi hơn khi thi công.

Khi đặt các phương án cạnh nhau, doanh nghiệp nên xem xét:

• Khả năng bố trí nhân sự: Ước tính số chỗ ngồi phù hợp với quy mô hiện tại.
• Phân bổ công năng: Cân đối khu làm việc với phòng họp, pantry và khu hỗ trợ.
• Khả năng thay đổi: Xem xét việc mở rộng hoặc điều chỉnh layout trong tương lai.
• Mức độ phù hợp: Đánh giá mặt bằng có đáp ứng ý tưởng thiết kế dự kiến hay không.
• Chi phí hoàn thiện: Ước tính ngân sách thiết kế, thi công và đưa văn phòng vào sử dụng.

Phân tích mặt bằng ngay từ đầu giúp doanh nghiệp so sánh chính xác hơn giữa các lựa chọn. Đây cũng là cơ sở để cân bằng giữa hiệu quả sử dụng, nhu cầu nhân sự và ngân sách thuê văn phòng.

Việc phân bổ diện tích nên dựa trên quy mô nhân sự, mô hình làm việc và nhu cầu sử dụng thực tế. Đây cũng là nguyên tắc được đề cập trong hướng dẫn lập kế hoạch không gian làm việc của GSA

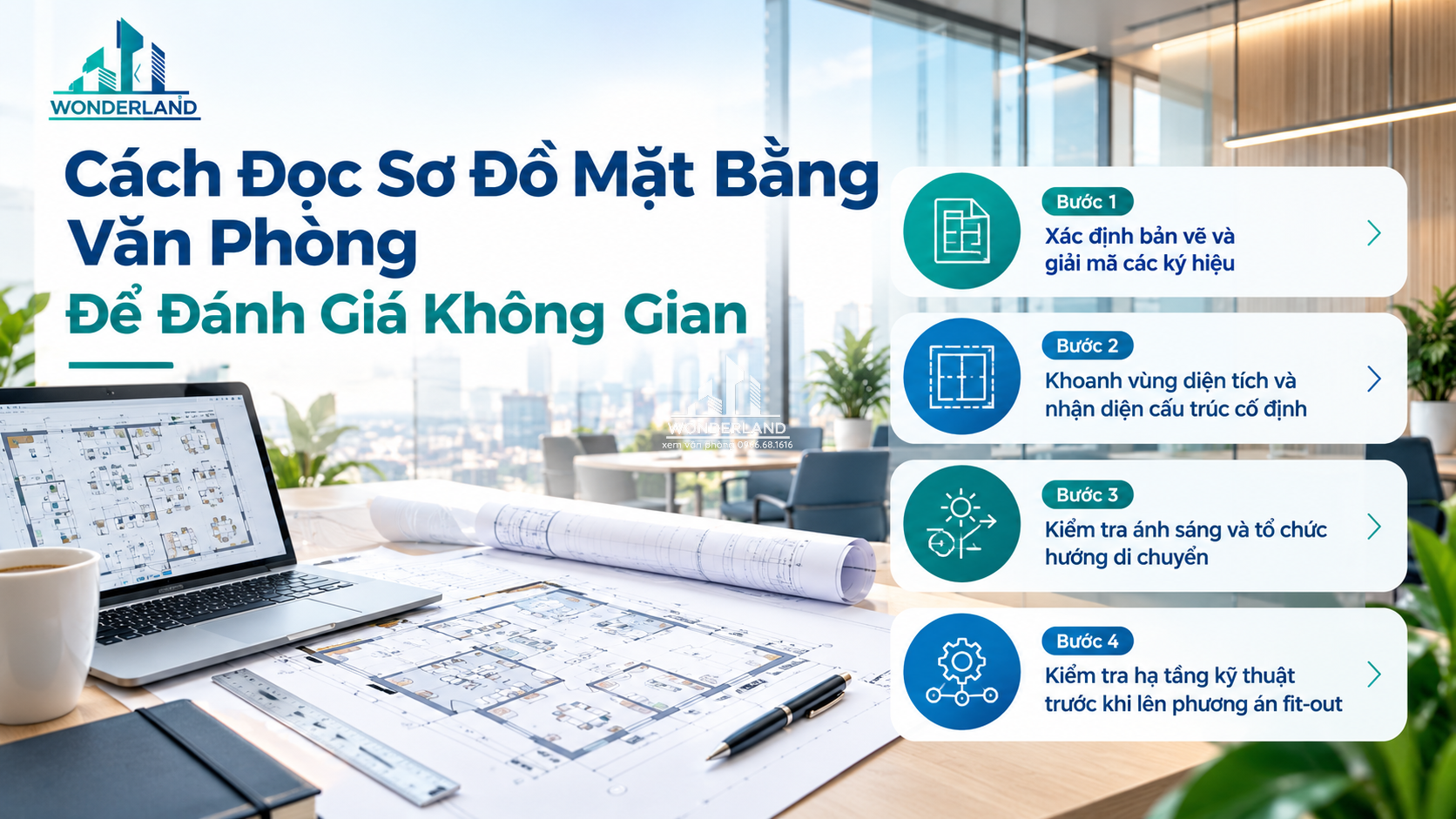

2. Cách Đọc Sơ Đồ Mặt Bằng Văn Phòng Để Đánh Giá Không Gian

Mỗi tòa nhà có cách thể hiện bản vẽ khác nhau. Tuy nhiên, doanh nghiệp có thể áp dụng quy trình dưới đây để kiểm tra nhanh mặt bằng.

Bước 1: Xác định bản vẽ và giải mã các ký hiệu

Trước tiên, hãy kiểm tra tên bản vẽ, tầng, ngày phát hành và phiên bản cập nhật. Đây là bước quan trọng để tránh sử dụng bản vẽ cũ.

Tiếp theo, doanh nghiệp cần xem tỷ lệ và bảng chú giải đi kèm. Các thông tin này giúp hiểu đúng kích thước, ký hiệu và cấu trúc được thể hiện trên bản vẽ.

Một số nội dung nên kiểm tra gồm:

• Thông tin nhận diện: Xem mã bản vẽ, tên bản vẽ và thời điểm phát hành.
• Tỷ lệ thể hiện: Kiểm tra tỷ lệ để đối chiếu kích thước trên bản vẽ với thực tế.
• Ký hiệu kỹ thuật: Nhận biết cửa, vách, thiết bị, nội thất và các khu vực chức năng.
• Kiểu đường nét: Đường liền, nét đứt hoặc nét chấm có thể đại diện cho những cấu kiện khác nhau. Quy ước có thể thay đổi giữa các đơn vị thiết kế, nên cần xem chú giải đi kèm.

Một số ký hiệu thường gặp trên bản vẽ

Lưu ý: Ký hiệu có thể thay đổi tùy đơn vị thiết kế. Doanh nghiệp nên ưu tiên bảng chú giải của chính bản vẽ đang sử dụng.

Với bản vẽ điện tử, không nên đo trực tiếp bằng cách phóng to hoặc thu nhỏ hình ảnh. Tỷ lệ hiển thị có thể thay đổi theo kích thước màn hình. Nên ưu tiên các kích thước được ghi trực tiếp trên bản vẽ.

Bước 2: Khoanh vùng diện tích và nhận diện cấu trúc cố định

Trước hết, hãy xác định chính xác phần diện tích doanh nghiệp được quyền sử dụng. Đồng thời, cần nhận biết những cấu kiện khó thay đổi trong quá trình thiết kế.

Hình dạng mặt bằng và vị trí các cấu kiện này ảnh hưởng trực tiếp đến cách bố trí văn phòng. Doanh nghiệp nên đặc biệt chú ý:

• Phạm vi thuê: Xác định rõ đường bao của khu vực được bàn giao và sử dụng.
• Kích thước mặt bằng: Kiểm tra chiều dài, chiều rộng và hình dáng tổng thể của không gian.
• Cấu kiện cố định: Đánh dấu cột chịu lực, lõi thang và những vách không thể di dời.
• Khu vực khó khai thác: Lưu ý nhà vệ sinh, hộp kỹ thuật và các khoảng diện tích nằm sâu hoặc bị che khuất.

Việc nhận diện sớm giúp doanh nghiệp tránh đánh giá mặt bằng chỉ dựa trên con số diện tích. Một không gian có diện tích lớn nhưng nhiều cấu kiện cố định vẫn có thể hạn chế khả năng bố trí.

Bản vẽ mặt bằng thô thường giúp hình dung kết cấu chính trước khi triển khai thiết kế nội thất.

Bước 3: Kiểm tra ánh sáng và tổ chức hướng di chuyển

Ánh sáng tự nhiên và giao thông nội bộ đều ảnh hưởng đến trải nghiệm sử dụng văn phòng. Vì vậy, doanh nghiệp nên xem xét hai yếu tố này ngay trên bản vẽ.

Trước tiên, hãy tìm ký hiệu hướng Bắc hoặc sơ đồ định vị tầng. Thông tin này giúp xác định các mặt tiếp xúc với bên ngoài và hướng của không gian thuê.

Tuy nhiên, bản vẽ chỉ là cơ sở ban đầu. Mức độ chiếu sáng thực tế còn phụ thuộc vào mặt kính, công trình xung quanh và hệ thống che nắng.

Bên cạnh ánh sáng, cần hình dung luồng di chuyển từ cửa vào đến các khu vực chính:

• Khu vực đón tiếp: Xác định hướng đi từ cửa vào đến quầy lễ tân và khu làm việc.
• Không gian chung: Kiểm tra khả năng kết nối giữa khu làm việc, phòng họp và pantry.
• Đường thoát nạn: Đảm bảo nhân sự có thể tiếp cận lối thoát hiểm thuận tiện.
• Giao thông nội bộ: Hạn chế hành lang quá hẹp, điểm giao cắt và những vị trí dễ gây ùn tắc.

Một layout hợp lý nên tạo được dòng di chuyển rõ ràng. Đồng thời, các khu vực cần sự riêng tư nên được bố trí tách khỏi luồng đi lại chính.

Bước 4: Kiểm tra hạ tầng kỹ thuật trước khi lên phương án fit-out

Mặt bằng kiến trúc chưa phản ánh đầy đủ hệ thống kỹ thuật của văn phòng. Do đó, doanh nghiệp nên đối chiếu thêm hồ sơ MEP, PCCC và bản vẽ trần trước khi lập ngân sách hoàn thiện.

Các hạng mục cần được kiểm tra gồm:

• Hạ tầng điện và dữ liệu: Xác định vị trí nguồn điện, ổ cắm, điểm mạng và các tuyến kết nối cần thiết.
• Cấp thoát nước: Kiểm tra vị trí đường nước, thoát sàn và các điểm cấp thoát phục vụ pantry hoặc khu chức năng.
• Điều hòa và thông gió: Xem vị trí thiết bị, miệng gió và khả năng đáp ứng cho từng khu vực.
• Hệ thống an toàn: Đối chiếu đầu báo cháy, thiết bị PCCC và các yêu cầu kỹ thuật liên quan.
• Hệ thống trần: Kiểm tra vị trí đèn, cửa gió và các hộp kỹ thuật ảnh hưởng đến thiết kế.

Quan trọng nhất, doanh nghiệp cần phân biệt rõ hạng mục tòa nhà đã cung cấp và phần phải tự đầu tư. Đây là cơ sở để dự toán chi phí fit-out sát thực tế và hạn chế phát sinh trong quá trình thi công

4. Các Dạng Sơ Đồ Mặt Bằng Văn Phòng

Mỗi bản vẽ phục vụ một mục đích khác nhau trong quá trình khảo sát và thiết kế. Xác định đúng loại giúp doanh nghiệp hiểu rõ không gian, hiện trạng và khả năng triển khai.

• Mặt bằng tổng thể: Cho thấy vị trí tòa nhà cùng đường tiếp cận, khu vực đỗ xe và các công trình lân cận. Đây là cơ sở để xem xét khả năng kết nối bên ngoài.
• Mặt bằng sàn trống: Tập trung vào cấu trúc nguyên bản như cột, tường và lõi thang. Bản vẽ này phù hợp để xác định phạm vi không gian có thể khai thác trước khi thiết kế.
• Mặt bằng phân khu chức năng: Phân bổ diện tích cho khu làm việc, phòng họp, lễ tân, pantry và các không gian hỗ trợ. Qua đó, doanh nghiệp có thể hình dung tỷ lệ sử dụng từng khu vực.

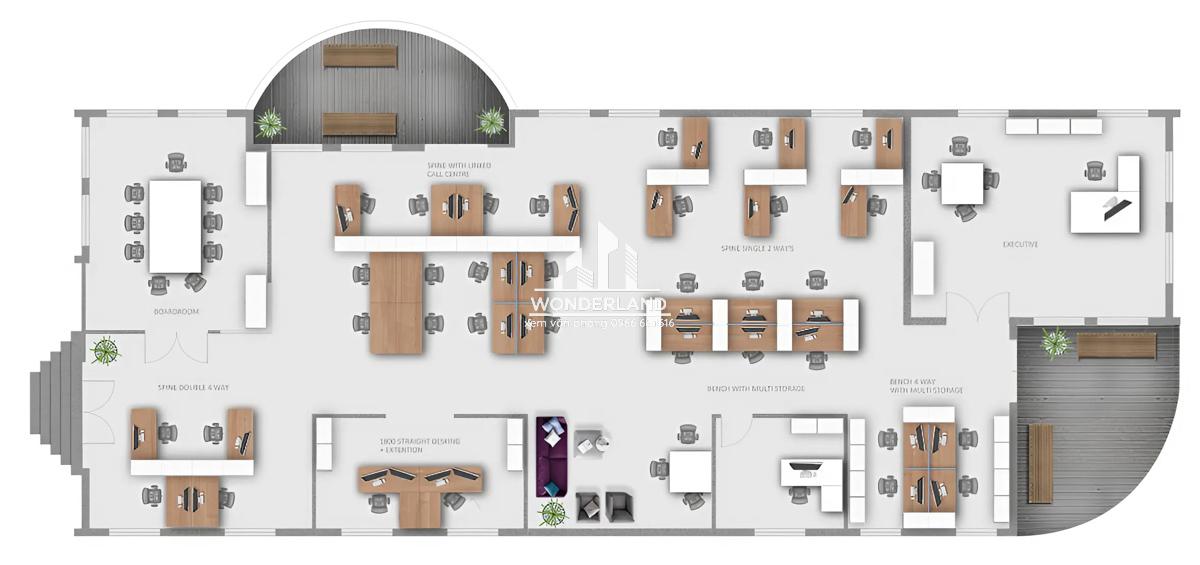

• Mặt bằng bố trí nội thất: Thể hiện cách sắp xếp bàn làm việc, ghế, tủ và thiết bị. Từ layout này, doanh nghiệp có thể ước tính số chỗ ngồi và kiểm tra khoảng lưu thông.
• Mặt bằng kỹ thuật: Mô tả các hệ thống điện, điều hòa, thông gió, cấp thoát nước và PCCC. Đây là tài liệu cần thiết khi lập phương án thi công và dự toán hoàn thiện.
• Mặt bằng tầng điển hình: Đại diện cho những tầng có cấu trúc tương đồng trong cùng tòa nhà. Doanh nghiệp có thể đối chiếu hệ cột, diện tích và hình dạng sàn trước khi lựa chọn tầng.
• Mặt bằng 3D: Tái hiện không gian dưới dạng trực quan, giúp người xem dễ hình dung bố cục và thiết kế. Tuy nhiên, kích thước cuối cùng vẫn cần được kiểm tra trên hồ sơ kỹ thuật 2D.

5. Các Yếu Tố Cần Kiểm Tra Khi Đánh Giá Mặt Bằng Văn Phòng

Diện tích không phải yếu tố duy nhất quyết định hiệu quả sử dụng. Doanh nghiệp cũng cần xem xét cột, ánh sáng và hệ thống kỹ thuật.

Những chi tiết này có thể ảnh hưởng đến số lượng chỗ ngồi, chi phí fit-out và khả năng vận hành lâu dài.

Kiểm tra vị trí cột và cấu trúc chịu lực

Cột chịu lực là cấu kiện cố định và thường không thể thay đổi khi thi công. Vì vậy, vị trí cột cần được xem xét ngay từ đầu.

Mặt bằng có lưới cột hợp lý thường thuận tiện hơn khi chia phòng và bố trí bàn làm việc. Ngược lại, cột đặt giữa sàn có thể tạo khoảng trống khó sử dụng.

Khi xem bản vẽ, doanh nghiệp nên chú ý:

• Mật độ cột: Xem số lượng, kích thước và khoảng cách giữa các cột trên toàn bộ mặt bằng.
• Tầm nhìn: Kiểm tra liệu cột có ảnh hưởng đến khu làm việc chung hoặc các vị trí cần quan sát.
• Khả năng tận dụng: Có thể kết hợp cột với vách nhẹ, tủ hồ sơ hoặc các giải pháp nội thất phù hợp.

Xem xét mặt thoáng và khả năng nhận sáng

Hướng của mặt bằng giúp doanh nghiệp xác định những khu vực tiếp xúc trực tiếp với bên ngoài. Đây là cơ sở để phân bổ các không gian cần nhiều ánh sáng.

Khu làm việc cố định có thể ưu tiên gần cửa sổ. Trong khi đó, kho, phòng kỹ thuật hoặc khu phụ trợ có thể bố trí ở những vị trí ít sáng hơn.

Tuy nhiên, hướng mặt bằng không phản ánh toàn bộ điều kiện chiếu sáng. Lượng sáng thực tế còn phụ thuộc vào hệ kính, công trình xung quanh và giải pháp che nắng của tòa nhà.

Ngoài hướng cửa sổ, doanh nghiệp cũng nên cân nhắc tầm nhìn, độ chói và khả năng tiếp cận ánh sáng tự nhiên khi bố trí không gian. Các yếu tố này được đề cập trong tài liệu về tối ưu không gian làm việc của GSA.

Đối chiếu vị trí các đầu mối kỹ thuật

Khoảng cách đến các điểm kỹ thuật có thể tác động đáng kể đến chi phí hoàn thiện. Khu pantry đặt gần trục cấp thoát nước thường thuận lợi hơn khi thi công.

Tương tự, phòng họp lớn hoặc phòng máy chủ cần được cân nhắc về điện, dữ liệu và khả năng đáp ứng của hệ thống kỹ thuật.

Doanh nghiệp nên rà soát:

• Nguồn điện và dữ liệu: Xác định vị trí tủ điện, nguồn cấp và các điểm kết nối mạng.
• Cấp thoát nước: Kiểm tra trục kỹ thuật và vị trí đấu nối có sẵn của tòa nhà.
• Điều hòa và thông gió: Xem vị trí thiết bị, đường ống và các điểm cấp gió liên quan.
• Hệ thống PCCC: Đối chiếu đầu báo, sprinkler và những thiết bị kỹ thuật nằm trên trần.

Việc kiểm tra đồng thời kết cấu, ánh sáng và hạ tầng kỹ thuật giúp doanh nghiệp đánh giá mặt bằng sát với nhu cầu thực tế.

Dù vậy, bản vẽ vẫn chỉ là cơ sở tham khảo ban đầu. Trước khi chốt layout, nên khảo sát trực tiếp để đối chiếu kích thước và hiện trạng công trình.

Sau khi xác định diện tích và khả năng bố trí không gian, doanh nghiệp nên tiếp tục so sánh vị trí, hạng văn phòng và ngân sách thuê. Tham khảo danh sách văn phòng cho thuê tại Hà Nội để có thêm cơ sở lựa chọn phù hợp

6.Kết Luận

Đọc đúng sơ đồ mặt bằng văn phòng giúp doanh nghiệp đánh giá chính xác diện tích, công năng và khả năng bố trí không gian. Việc kiểm tra cột, ánh sáng, lối đi và hạ tầng kỹ thuật cũng giúp hạn chế chi phí phát sinh khi fit-out.

Trước khi quyết định thuê, doanh nghiệp nên kết hợp bản vẽ kỹ thuật với khảo sát thực tế. Cách này giúp lựa chọn mặt bằng phù hợp hơn với nhu cầu sử dụng, ngân sách và kế hoạch phát triển lâu dài.
